دستگاه پرکن بصری تمام اتوماتیک 200 لیتری 1000 لیتری

(ظاهر تجهیزات با توجه به عملکرد سفارشی یا ارتقاء فنی، بسته به جسم فیزیکی متفاوت خواهد بود.)

Somtrue یک تولید کننده حرفه ای است که متعهد به ارائه محصولات و خدمات بهتر به مشتریان جهانی است. دستگاه پرکن بصری 200L 1000L ما نه تنها در بازار داخلی به خوبی مورد استقبال قرار گرفت، بلکه در بازار بین المللی نیز به رسمیت شناخته شد. از طریق تلاش های بی وقفه و نوآوری مستمر، Somtrue به بهبود سطح فنی و ظرفیت تولید خود برای پاسخگویی به نیازهای رو به رشد مشتریان جهانی ادامه می دهد. ما معتقدیم که با تلاش و همکاری هر دو طرف، آینده بهتری خواهیم ساخت! چه یک مشتری فعلی یا یک شریک جدید، ما مشتاقانه منتظر رشد همراه با شما و دستیابی به موفقیت و دستاوردهای بیشتر هستیم. بیایید با هم با چالش روبرو شویم، ارزش بیشتری برای مشتریان ایجاد کنیم و توسعه و پیشرفت صنعت را به اشتراک بگذاریم!

نمای کلی دستگاه پرکن کاملا اتوماتیک بصری 200L 1000L:

یک سیستم بسته بندی هوشمند که مخصوص بشکه های 200 لیتری در محیط ضد انفجار برای بسته بندی بشکه های 200 لیتری (شامل سینی) طراحی شده است. با استفاده از دهان جستجوی بصری، می تواند بسته بندی خودکار بشکه 200 لیتری باز کردن خودکار، غواصی خودکار، پر کردن سریع خودکار، نشت خودکار، پوشش نخ آب بندی خودکار و سایر فرآیندهای کامل را متوجه شود.

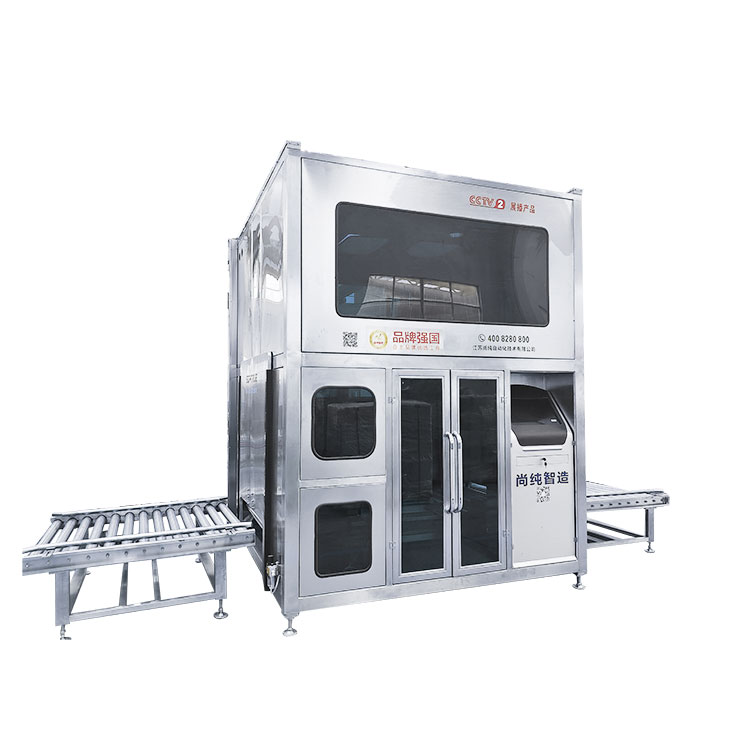

قسمت اصلی پرکننده از قاب محافظ محیطی استفاده می کند که می تواند پنجره را مشاهده کند و به طور خودکار در را به داخل و خارج سطل حرکت می دهد که می تواند در هنگام پر کردن فضای بسته را تشکیل دهد. قسمت کنترل الکتریکی این دستگاه شامل کنترلر قابل برنامه ریزی PLC، ماژول توزین، سیستم بصری و ... با قابلیت کنترل قوی و درجه اتوماسیون بالا می باشد. با عملکرد بدون پر کردن بشکه، برای جلوگیری از ضایعات و آلودگی مواد، پر کردن دهانه بشکه مجاز نیست، به طوری که ادغام الکترومکانیکی دستگاه عملکرد کاملی داشته است.

از اصل کار توزین برای کنترل میزان پر شدن استفاده می شود. زمان باز شدن شیر پرکن توسط کنترلر قابل برنامه ریزی PLC کنترل می شود و مواد به داخل ظرف جریان می یابد (یا از طریق تغذیه پمپ منتقل می شود). بخش پر کردن این دستگاه پر کردن سریع و پر کردن آهسته را از طریق خط لوله دو ضخیم و نازک انجام می دهد و جریان پر کردن آهسته قابل تنظیم است. در زمان اولیه پر کردن، خط لوله دوتایی همزمان باز می شود. پس از دوره پر شدن، استوانه غواصی به موقعیت دهانه بشکه بالا می رود، خط لوله خام بسته می شود و خط لوله نازک به آرامی پر می شود تا حجم کلی پر شود. پوشش چرخش اتوماتیک در پایان پر کردن انجام می شود.

این تجهیزات دارای سیستم توزین و بازخورد است که می تواند حجم پر شدن سریع و آهسته را تنظیم و تنظیم کند.

صفحه لمسی می تواند به طور همزمان زمان فعلی، وضعیت کارکرد تجهیزات، وزن پر کردن، خروجی تجمعی و سایر عملکردها را نمایش دهد.

این تجهیزات دارای عملکرد مکانیزم هشدار، نمایش خطا و طرح پردازش سریع است.

خط پر کردن عملکرد محافظت از قفل را دارد، پر کردن به طور خودکار متوقف می شود و هنگامی که پر کردن در جای خود قرار می گیرد، پر کردن به طور خودکار انجام می شود.

این دستگاه به کل پوشش مجهز است، تک طرف سطل باز است، تهویه طبیعی را حفظ کنید. بقیه ساختار بسته، با ویندوز، و مجهز به تهویه کوچک برای کنترل دستی است.

این دستگاه کاملاً بسته است، با رابط فشار، می تواند تجهیزات را ریزشارژ کند، گاز خارجی را به تجهیزات کاهش دهد.

پارامترهای فنی اصلی:

سیستم موقعیت یابی بصری

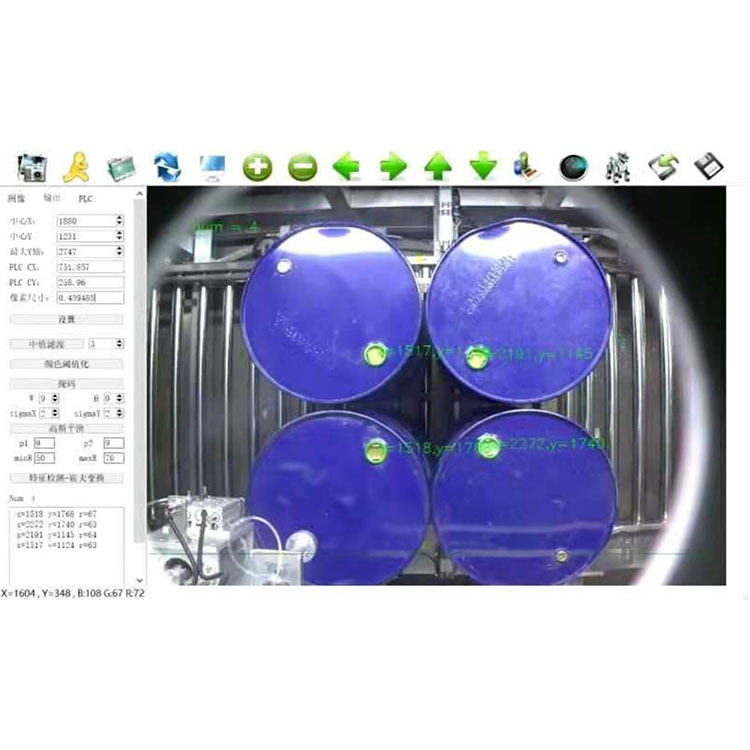

چشم انداز: با استفاده از دوربین هوشمند صنعتی، برای کار در جعبه دستگاه جداسازی انفجار بصری بارگذاری شده است. از دوربین هوشمند، و سیستم متحرک مختصات کنترل PLC، تفنگ پرکننده را به درگاه بشکه نشان می‌دهد. سیستم حرکت مختصات 3 بعدی: سیستم راه‌آهن راهنما و موتور کاهش سرعت ضد انفجار.

عملکرد اصلی:

جستجوی خودکار: موقعیت یابی بصری، جستجوی سیستم متحرک مختصات، پر کردن قطره تفنگ.

پر کردن کمی اتوماتیک دو سرعته سریع و آهسته: برای اطمینان از دقت پر کردن و ظرفیت تولید.

فرم پر کردن: پر کردن در سطح مایع یا زیر آن.

دریچه پایه پنوماتیک همیشه کاملاً باز است، به آرامی محدودیت جریان جلویی را اضافه کنید - سرعت جریان خروجی تفنگ پرکننده را کاهش دهید.

طراحی فنجان مایع نشت مایع باقیمانده پس از پرفیوژن را به حداقل می رساند.

پر کردن خودکار و دستی کمی - عملیات و نگهداری آسان.

عملکرد لایه برداری خودکار - بر تأثیر عوامل وزن ناسازگار ظرف پر بر روی دقت غلبه می کند.

نقطه ارزش پر کردن کمی قابل تنظیم سازگار با محدوده وزنی متعدد.

تشخیص خودکار، هشدار خطا - بهبود قابلیت اطمینان کار سیستم؛

سطل قفل ایمنی در محل، تفنگ اسپری پایین. برگشت لوله بالای تفنگ را پر کنید.

کنترل خود قفل - نازل را قبل از پر کردن تست کنید.

ذخیره سازی تنظیمات محصول - می تواند تا انواع مختلف ارزش مجموعه وزن محصولات و پارامترهای پرفیوژن مرتبط را ذخیره کند.

تشخیص تحمل - تشخیص خودکار خطای پر شدن؛

صفحه لمسی رابط چینی، بصری، تنظیمات راحت.

هشدار هشدار-دقیق تا نقطه شکست.

سیستم کنترل اتوماتیک

کل خط از چندین سیستم PLC تشکیل شده است که می توانند به طور مستقل کنترل شوند و یکدیگر را قفل کنند. دارای عملکردهای بازرسی خود سیستم، زنگ نمایش خطا، دقت، سرعت، خروجی و غیره است. نمودار جریان فرآیند کنترل خط لوله و نمودار منطقی را ارائه دهید.

می تواند نوع مواد پرکننده، تعداد دسته، تاریخ، وزن در هر بشکه، زمان ذخیره سازی و سایر عملکردهای ضبط را ذخیره کند.

سیستم پر کردن و سیستم کلاهک چرخش باز

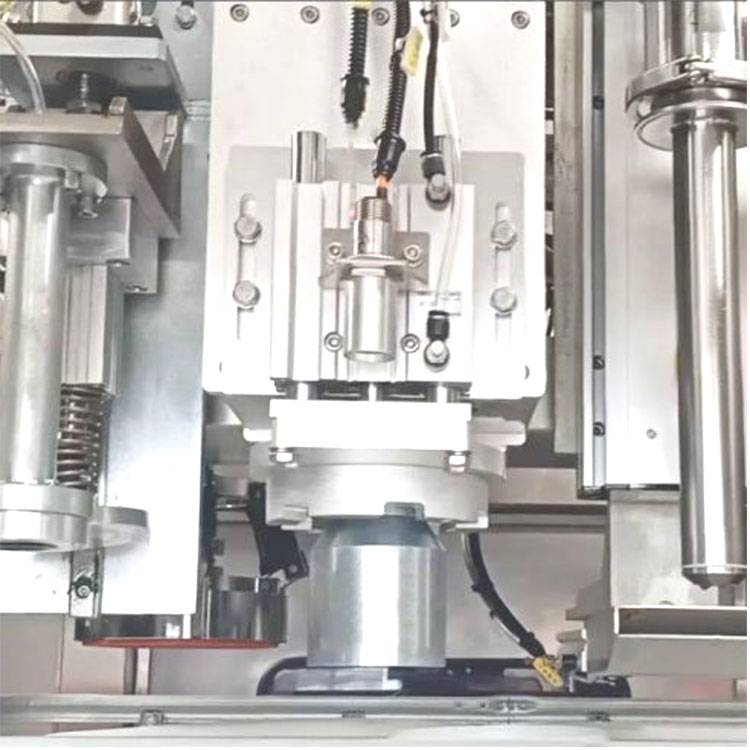

سر تفنگ پرکننده: به صورت مسدود کننده خارجی، در حین پر کردن به طور خودکار به دهانه بشکه (پایین لوله) فرو می رود و پس از پر کردن به طور خودکار بالا می رود. سر تفنگ پرکننده یک طرح توخالی است و پس از بسته شدن سر تفنگ می توان مواد را تمیز کرد تا از پاشش مواد جلوگیری شود.

قسمت پایین سر تفنگ پرکننده با صفحه مایع گسترش دهنده سیلندر ارائه شده است. پس از پر کردن، سر پر کننده بالا می رود و صفحه تخلیه گسترش می یابد تا از آلودگی مواد به بدنه بسته بندی و انتقال جلوگیری شود. دیسک اتصال مایع برای جداسازی با دست طراحی شده است که می تواند بدون ابزار جدا شود و برای تمیز کردن راحت است.

پوشش باز، قسمت پوشش چرخشی: با استفاده از فناوری ثبت شده شرکت، می تواند سر روکش چرخشی و سطح بشکه را عمودی بسته بندی کند، و می تواند صاف باشد، پوشش را به راحتی باز کند و پوشش چرخشی را باز کند، به پوشش آسیب نرساند، به پوشش آسیب نرساند. ، درجه آب بندی پوشش محکم بالا است.

صفحه نمایش لمسی و سیستم توزین

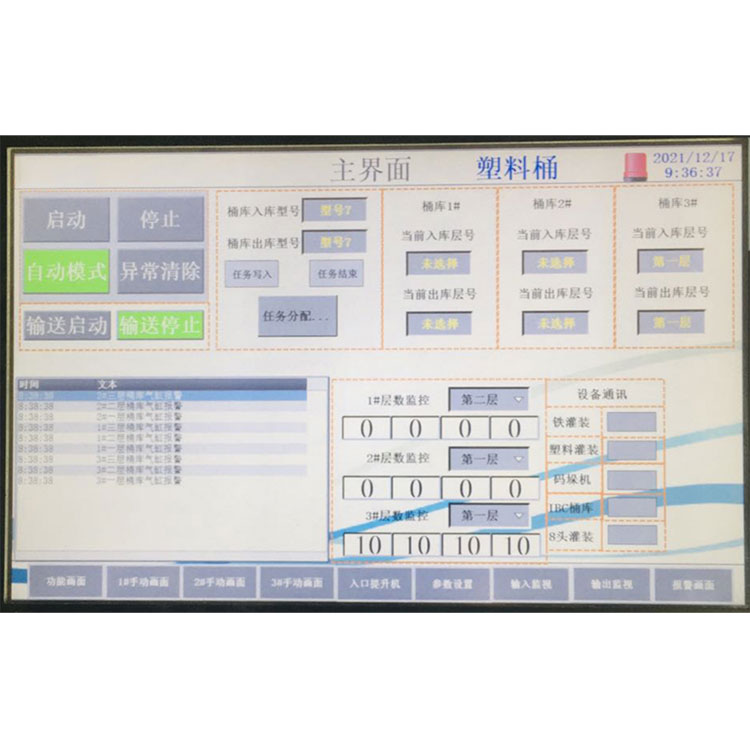

تنظیم و عملکرد پارامتر پر کردن مواد از طریق عملکرد صفحه لمسی، ساده و شهودی، و با نمایش دما، تشخیص خطا و زنگ هشدار، عملکرد سریع. دارای عملکرد برنامه ذخیره سازی حافظه است، می تواند چندین مجموعه از پارامترها را ذخیره کند و می تواند داده های تاریخی را مشاهده کند. می تواند به طور خودکار انحراف اندازه گیری را محاسبه کند و می تواند برای برنامه های مختلف نامگذاری شود، مشخصات مختلف را تغییر دهد یا ظرفیت تولید را تغییر دهد، تنها نیاز به تنظیم پارامترهای مختلف دارد، می تواند کارایی کار را بهبود بخشد. سیستم توزین از سنسور معروف برند آمریکایی برای اطمینان از دقت پر کردن استفاده می کند. علاوه بر این، سیستم دارای عملکرد محافظت از روغن است و سنسور برای نصب، برداشتن و تعمیر راحت است.

میز ترازو دارای عملکرد محافظتی است، هنگامی که سر لوله تفنگ، سر تفنگ به طور خودکار باز می گردد. و با حداکثر زمان پر شدن محافظت می شود.

قفل ایمنی

اینترلاک ایمنی در سایت فید:

دکمه شماره 1 و 2 را در هنگام تغذیه نصب کنید. هنگامی که سینی در بالا قرار گرفت و حمل شد، دکمه شماره 1 را فشار دهید و سپس خط مونتاژ علامت شماره 1 را حمل می کند و سینی را به تجهیزات پرکن شماره 1 تحویل می دهد.

یک بار دیگر وقتی سینی روی سینی قرار گرفت و حمل شد، دکمه شماره 2 را فشار دهید. سپس خط مونتاژ علامت شماره 2 را حمل می کند و سینی را به تجهیزات پرکن شماره 2 تحویل می دهد.

وقتی شماره 1 پر کردن تخلیه می شود، خط مونتاژ علامت تکمیل شماره 1 را خواهد داشت و به تجهیزات پرکننده شماره 2 به ایستگاه بعدی نمی رود.

اینترلاک ایمنی پر کردن:

satety  خروج:

وقتی درب امنیتی باز شد، اقدام فعلی را متوقف کنید.

پس از بسته شدن درب امنیتی، کنترل دسترسی غیرعادی حذف می شود و پر کردن برای تکمیل عملیات عادی ادامه می یابد.

قفل غواصی:

در خارج از دهانه سطل پرکننده، یک هشدار افت فشار غیرعادی ایجاد می‌شود و سر پرکننده به موقعیت اصلی بالا می‌رود و با مداخله دستی حل می‌شود.

پر کردن اضافه وزن:

پر کردن تست پر کردن اضافه کاری، توقف پر کردن کل دستگاه، زنگ هشدار، مداخله دستی برای حل.

پر کردن زنگ هشدار

دوربین آلارم غیر عادی می گیرد

هشدار غیرعادی مواد ورودی و خروجی
